Освещение теннисного корта

Я был в командировке в Китае. Им нужно было освещение теннисного комплекса международного уровня. В этом проекте я был гостем-наблюдателем со стороны, но с доступом на объект и замеры результатов. Основную работу делали сами китайцы. Для меня был ценный опыт прямого участия в таком проекте.

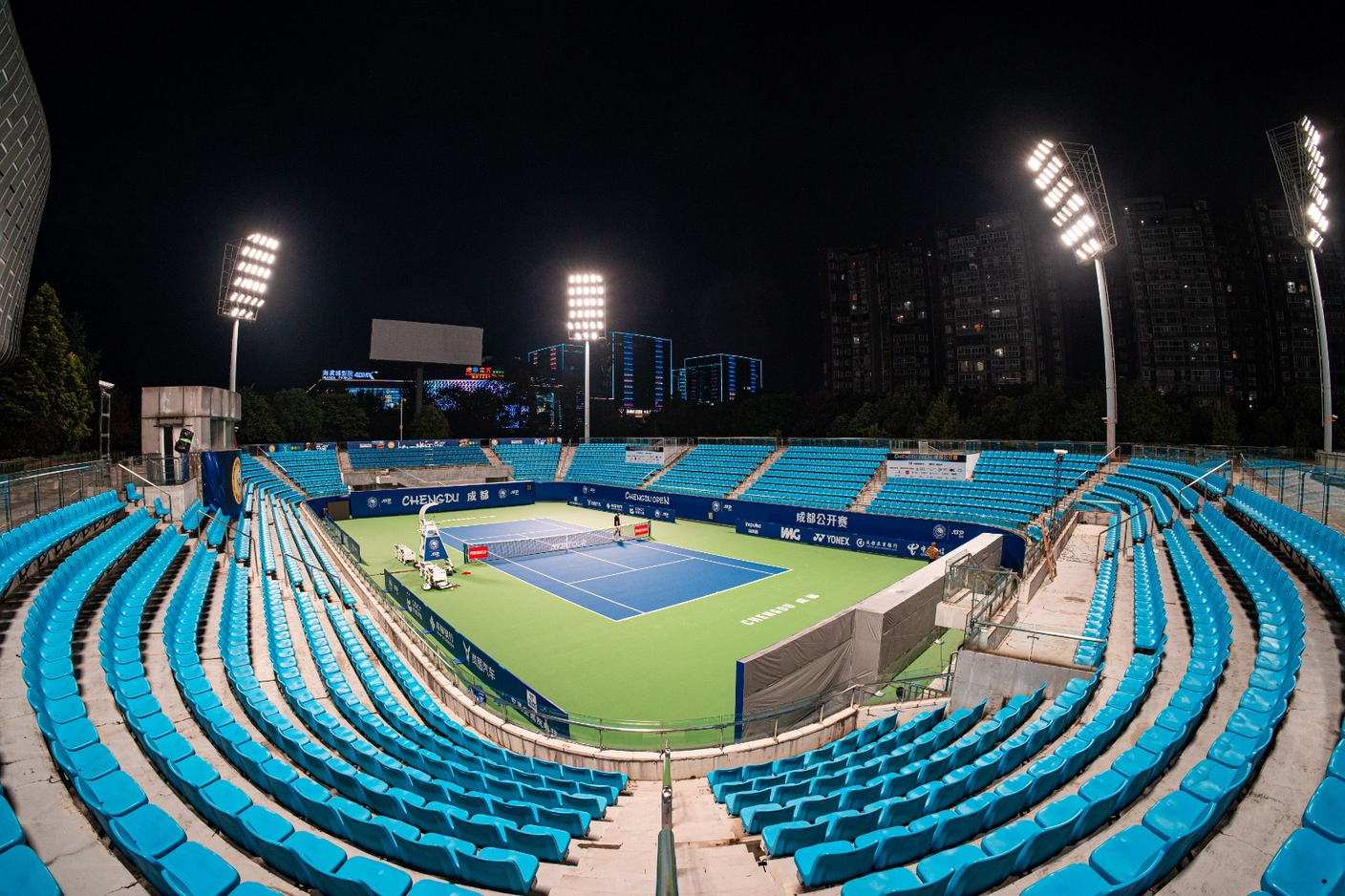

Объект: Международный теннисный центр, Чэнду.
Задача: обеспечить качественное и равномерное освещение центрального стадиона теннисного корта и тренировочных площадок под стандарты ITF (Международной федерации тенниса).
Тип игр: международные турниры и трансляции.
Цель: освещённость на поверхности 10 000+ люкс, отсутствие слепящих зон, отсутствие пульсации во время съёмки.

Задачи и нормативы

Сначала я изучил нормативные требования для международных игр. В нашем случае такой уровень должен быть:

ITF Class 1 (для ТВ-трансляций):

• Освещённость ≥ 1000 люкс;
• Индекс цветопередачи (CRI) ≥ 80;
• Равномерность ≥ 0,7;
• Отсутствие бликов для игроков и камер.

Требования ITF

Смотрел «СНиПы» и местные строительные нормы Китая по внешнему освещению. Но они были второстепенными относительно ITF (Международная федерация тенниса).

А европейские стандарты к сожалению я не получил на руки. DIN EN 12193 —  это европейский стандарт, разработанный для освещения спортивных сооружений. Он устанавливает требования к освещению для обеспечения хороших визуальных условий для игроков, спортсменов, судей, зрителей и телевизионных трансляций.

Получили от заказчика чертежи DWG, высотные схемы, уточнили задачи на будущее: аренда, тренировки, турниры.

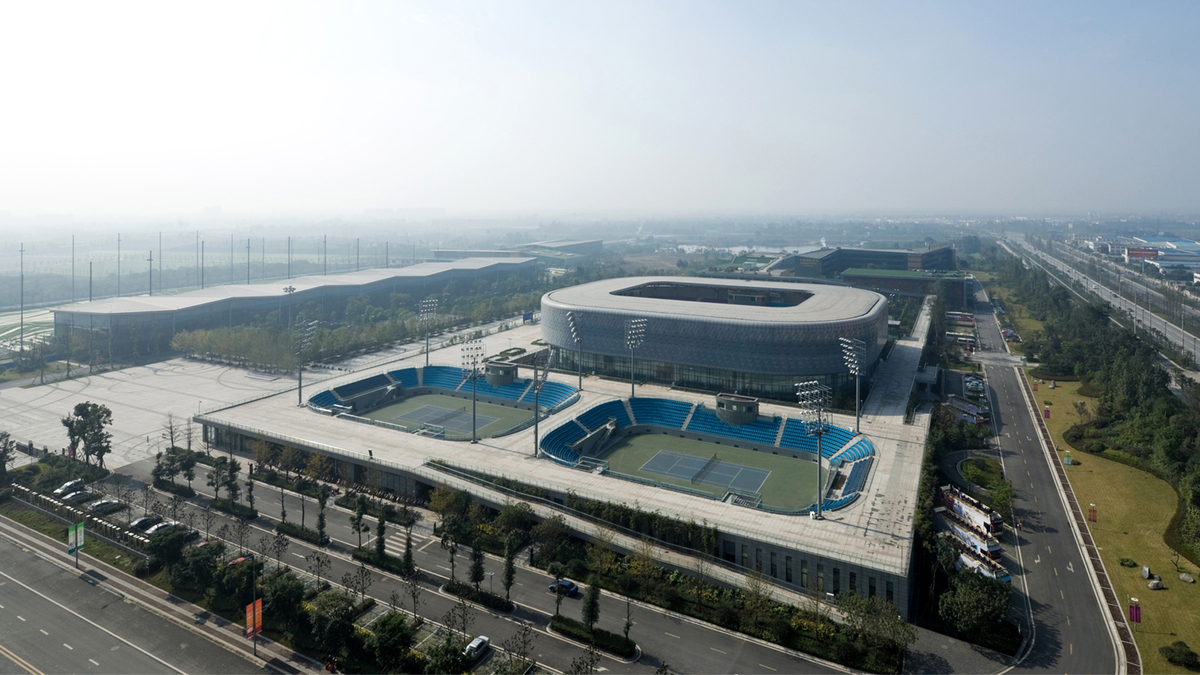

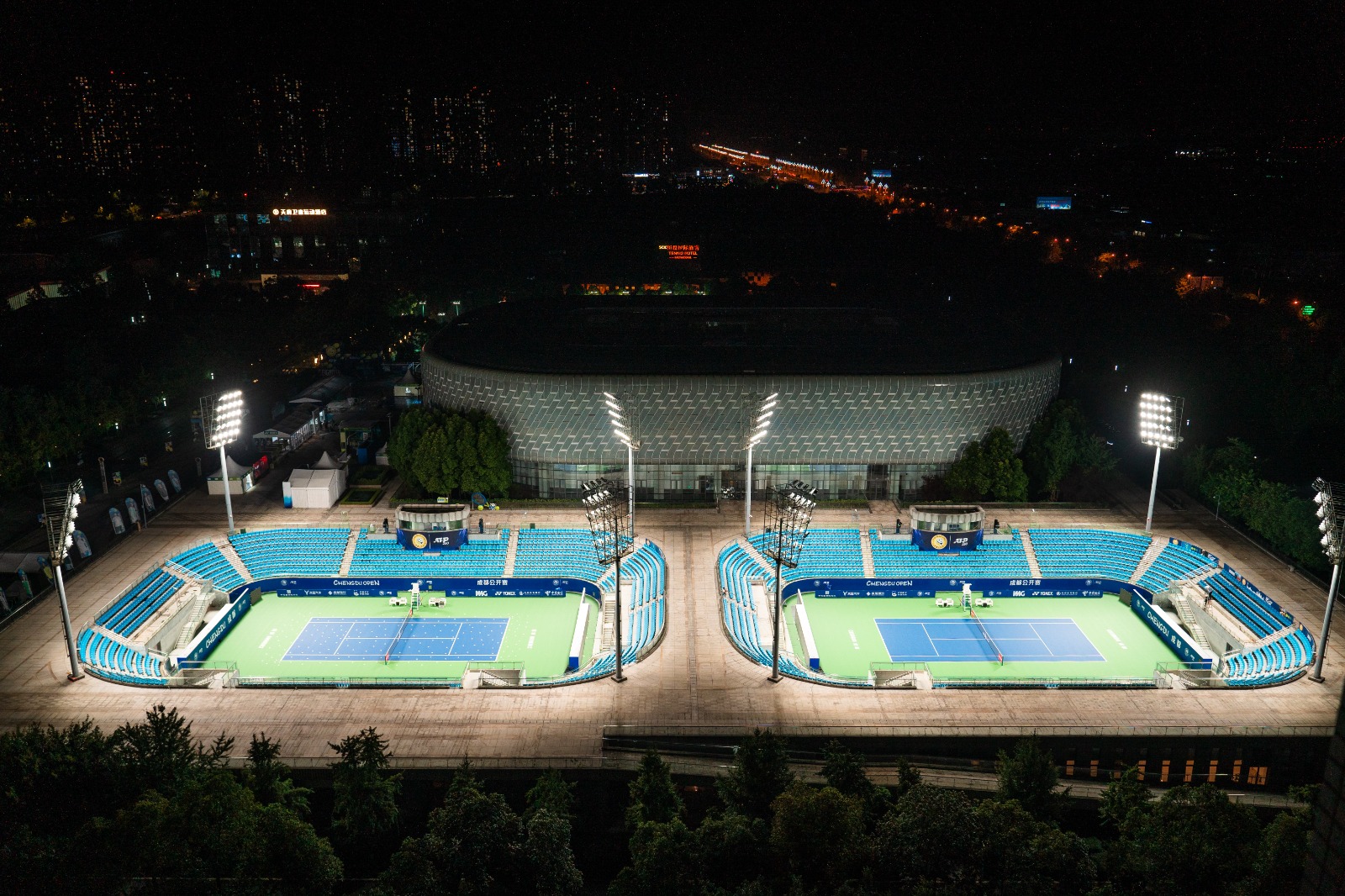

Параметры полей и опор освещения

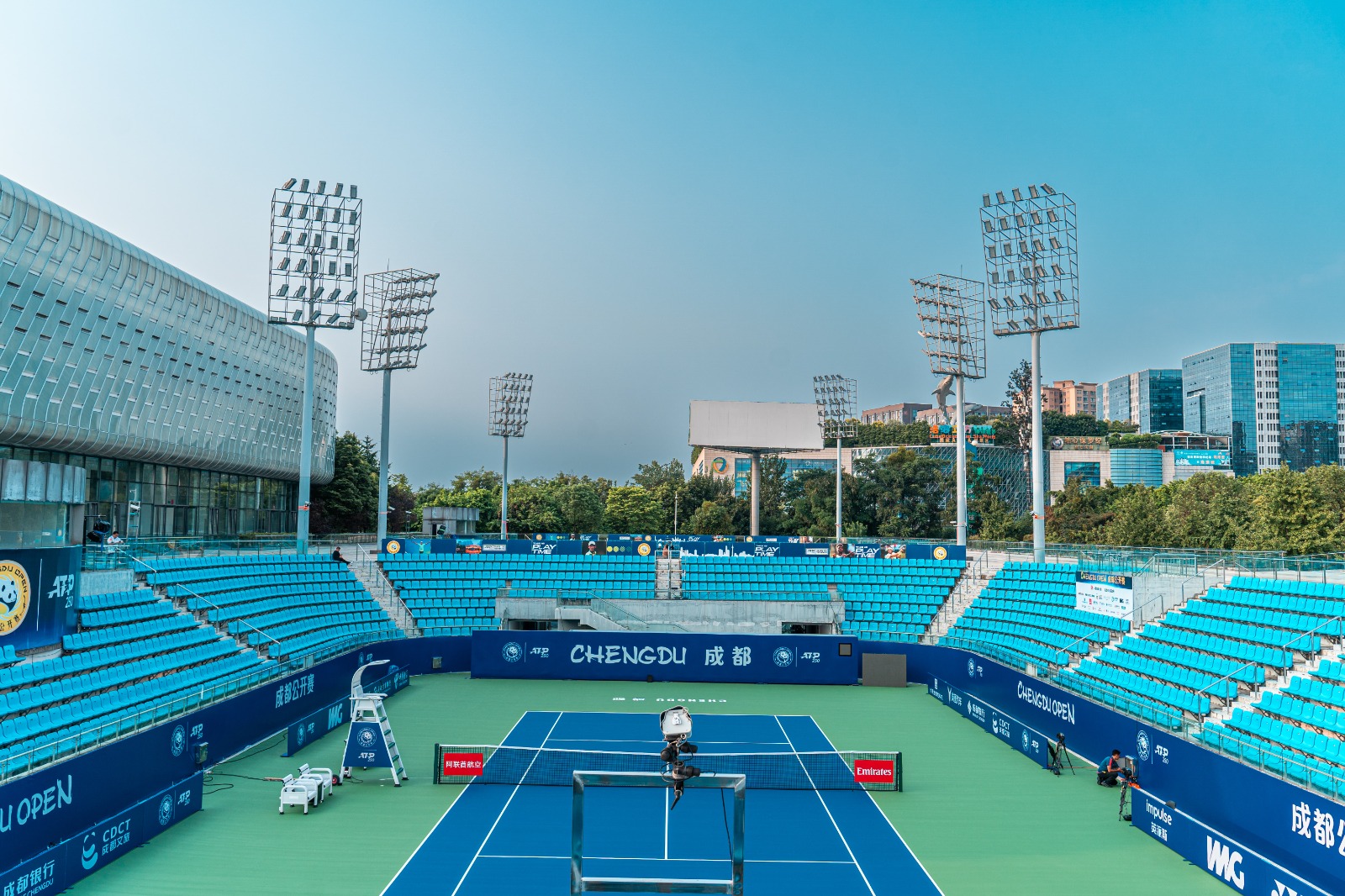

Высота опор освещения:

• Центральный корт — 18 м;
• Тренировочные площадки — 12 м.

Расстояние между опорами:

• по длинной стороне корта (2 стороны) — 4 опоры.

Питающая сеть:

• 3-фазная, 380 В;
• Подведён отдельный силовой щит с автоматами на каждый сектор для управления освещением по секторам.

Была необходимость в диммировании (регулировка яркости, температуры) для экономии в неигровое время или для эффектного управления светом во время шоу-программы.

Светотехнический расчёт

Провели светорасчёт в Dialux EVO.

Использовали прожекторы с оптикой 30° и 60°, чтобы обеспечить:

• равномерную заливку корта;
• отсутствие световых пятен и «слепых зон».

Подобрали комбинацию узких и широких линз, чтобы подсветить:

• игровую зону;
• зоны вокруг (безопасность и трансляции).

Обозначили на чертежах точки, чтобы потом лазерной наводкой направить прожекторы точно и равномерно.

Выбор светильников

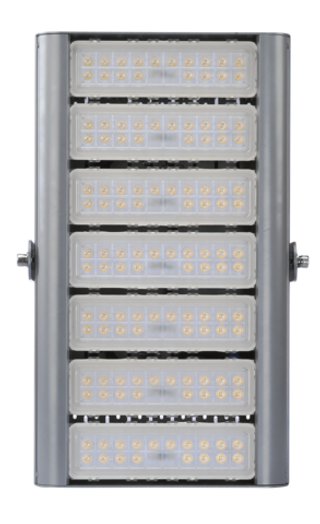

Мы работали от завода HPWINNER. Использовали LED-прожекторы для стадионов HWPWinner ProLed Arena 420W.

По сути это универсальный модульный прожектор, который можно собрать под любую задачу.

Сейчас мы официальные партнеры данного завода и можем собирать такие модульные мачтовые led прожекторы.

Смотрите обзор:

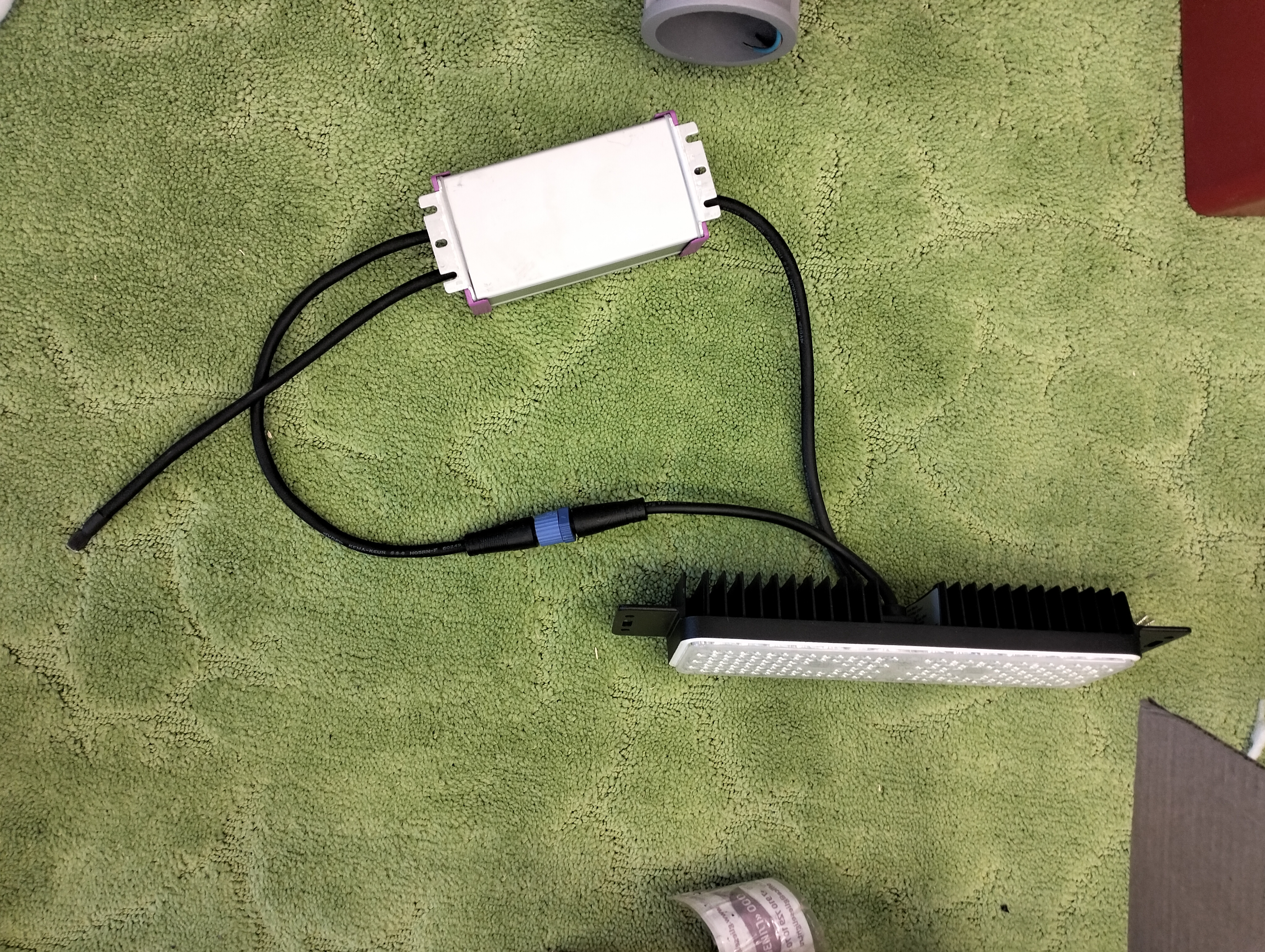

Характеристики мачтового прожектора:

• Степень защиты IP67. (выдержит струю воды)
• Цветовая температура, К — 5700.
• Световой поток, Lm — 69 300.
• Гарантийный срок — 5 лет.
• Бренд HPWINNER.
• Материал корпуса: корпус изготовлен из экструдированного алюминиевого профиля (сплав АД31Т1) с анодированным покрытием.
• Поворотная лира — сталь 2,5 мм, окрашенная порошковой краской.
• Коэффициент мощности — 0,97.
• Мощность, Вт — 420.
• Индекс цветопередачи, не менее — 90.
• Класс защиты от поражения электрическим током — I.
• Коэффициент пульсации светового потока, % — менее 1 %.
• Кривая силы света (КСС) — 25-145*80.
• Марка светодиодов — SMD Philips.
• Температура использования — -60..50 °C
• Материал рассеивателя: защитное стекло из стабилизированного ударопрочного оптического поликарбоната.
• Рабочее напряжение (В) — 100-265.
• Ударопрочность — IK07.
• Тип крепления — П-кронштейн, лира.
• Срок службы светодиода (ч.) — 100 000.
• Марка драйвера — Philips, Inventronics, MOSO.
• Степень защиты LED-модуля — IP68.

Монтаж и подключение

Кабель: NYY 5х6 мм², проложен в земле в гофре. На нашем СНГ-шном рынке он маркируется ВВГнг(А)-LS 5х6 мм² или ВВГнг 5х6 мм².

Все светильники смонтированы с регулируемыми кронштейнами (лира).

Установлены датчики контроля яркости (по нашему обычное фотореле) и программируемые реле времени.

Под каждый блок питания — защита от скачков напряжения и герметичный кабельный ввод. Гермоввод потому что сам прожектор выдерживает струю воды.

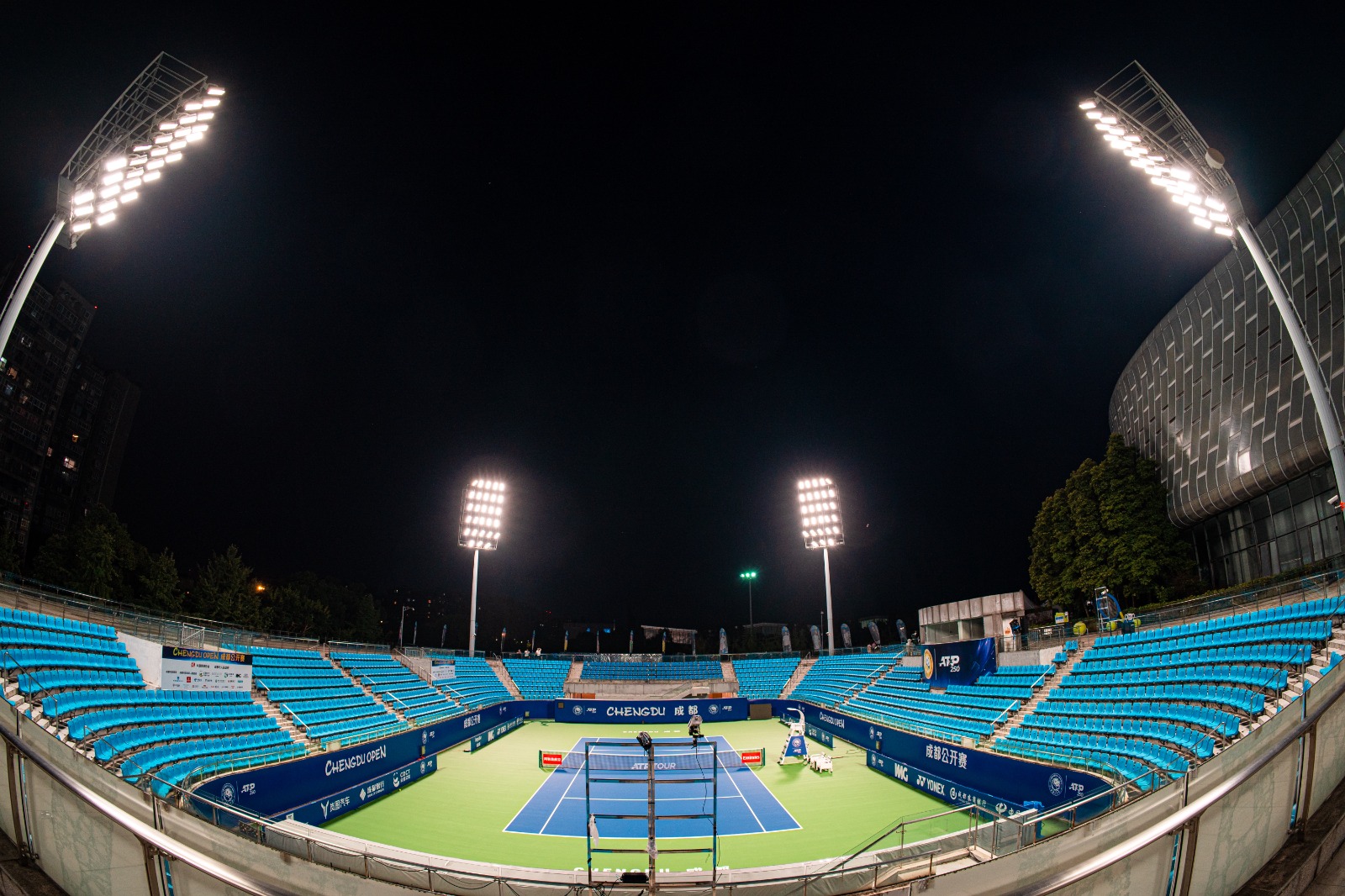

Замеры после монтажа освещения

Провели замеры люксметром:

• Центр поля: 1100 люкс;
• Углы: от 950 до 1000 люкс;
• Равномерность освещения: 0,82;
• Замер CRI показал 86-88.

Никаких жалоб от спортсменов и операторов не было — свет «мягкий», не слепит. (Это субъективно, конечно, но в отчет тоже идет.)

Это крытый блок спортивного комлпекса.

Итог

Проект сдан в срок, подписан без замечаний. В этом китайцы, конечно, пунктуальны.

В дальнейшем заказчик заказал у нашего завода «HPWINNER» обслуживание и установку аналогичной системы на двух дополнительных кортах.

Все светильники прошли 48-часовой тест под полной нагрузкой.

Так как коэффициент пульсации светового потока на светильниках меньше 1 %, при съёмке на видео свет не мерцает.

Мои рекомендации

Если вы хотите сэкономить, экономьте не на светильниках, а на точном проектировании. Один грамотно расставленный прожектор лучше, чем два дишманских.

Спрашивайте про расчёт света, равномерность и реальные кейсы. Мы не просто продаём, мы делаем свет таким, каким он должен быть.

Звоните нам и отправляйте свои проекты освещения. Мы подберём для вас профи свет за приемлемые цены с 5-летней гарантией.

Автор: Ардак Жамбулатов

Инженер-светотехник

Директор ТОО "Daulet Energy"
